Вольфрамо-медные псевдосплавы

Вольфрамо-медный псевдосплав — это композиционный материал, состоящий из меди и вольфрама.

При контроле содержания вольфрама мы можем задавать необходимый температурный коэффициент линейного расширения (ТКЛР), сопоставляя его с такими материалами как керамика (Al2O3, BeO), полупроводники (Si, GaAs), стекло и т.д.

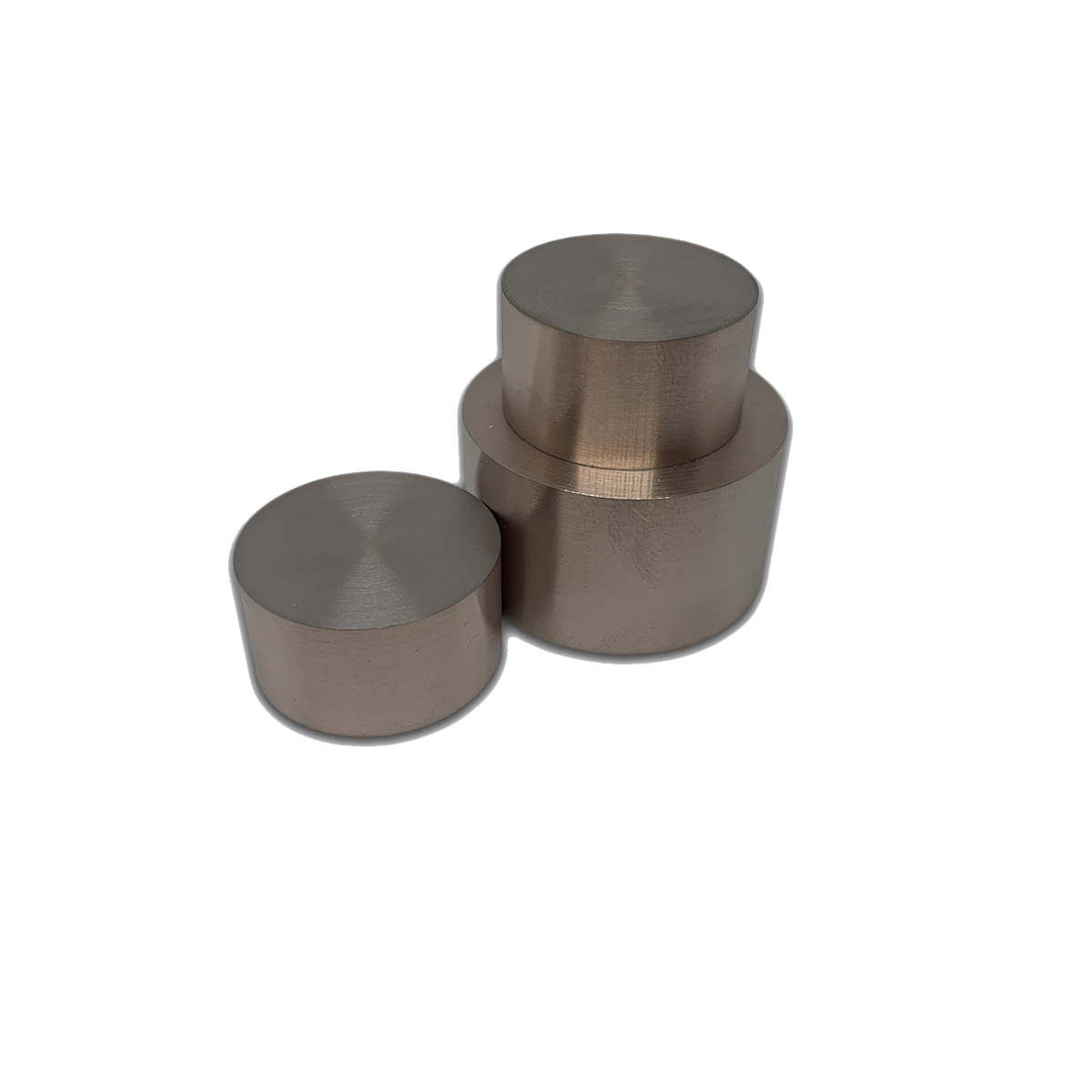

Вд 20
микростуктура сплавов вольфрама с медью

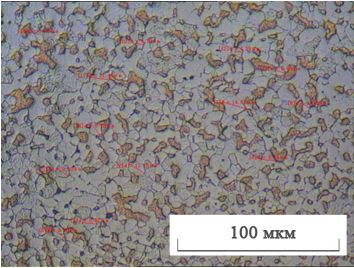

Микроструктура сплавов вольфрама с медью

Отличительными свойствами нашей продукции являются:

  • высокая тепловая электропроводность;
  • отличная герметичность;
  • четкий контроль размеров, качество поверхности и плоскостность;
  • мелкое зерно наших сплавов.

Химические и физико-технические свойства

Наименование Свойства
ЭлементСодержание, %Плотность, г/см3Коэффициент теплового расширения ppm/KКоэффициент теплопроводности Вт/м·К
ВД-10 Вольфрам Медь 90±1
остальное
17,0 6,5 180-190
ВД-15 Вольфрам Медь 85±1
остальное
16,3 7,0 190-200
ВД-20 Вольфрам Медь 80±1
остальное
15,4 8,3 200-210
ВД-75 Вольфрам Медь 75±1
остальное
14,9 9,0 220-230

Также наше предприятие производит и поставляет заготовки механически обработанные из материала ВД-МП ТУ 14-1-3927-85. Возможно изготовление вольфрамо-медных сплавов по вашей спецификации с большим содержанием меди.

Слитки из вольфрамо-медного сплава марки ВМ (эльконайт) ТУ 48-19-38-86

Представлены в форме цилиндров, имеют высоту 40-60 мм и диаметр 30 мм. Используются для производства прутков, проволоки и других изделий, способных работать при высоких температурах. Если говорить о характеристиках такого полуфабриката, то:

Марка Химический состав Плотность, г/см³ Твердость по Бринеллю
ВМ Cu – 15-25%, W - остальное ≥ 14 ≥ 240 НВ

Наша продукция применяется во многих областях:

  • металло-оксидные полупроводники с поверхностной диффузией, полевые транзисторы для сверхвысокочастотных и миллиметровых волн;
  • биполярные гетеротранзисторы и биполярные приборы;
  • транзистор с высокой подвижностью электронов;
  • монолитные интегральные схемы СВЧ-диапазона;
  • блоки электропитания;
  • упаковка лазерных диодов и контейнеры для оптоэлектроники.
