Ниобиевый пруток

    Ниобиевые прутки получаются в зависимости от своих характеристик и назначения несколькими способами: прессованием, ковкой или прокаткой.

    Характеризуются пластичностью, твердостью и надежностью, устойчивостью к коррозии, агрессивным средам и высоким температурам, а также тугоплавкостью и хорошей свариваемостью.

    Могут иметь различные параметры.

    Наиболее популярные изделия данного типа соответствуют данным (диаметр/длина): 3-19 / ≥ 250 мм; 20,5-120 / ≥ 150 мм. Т

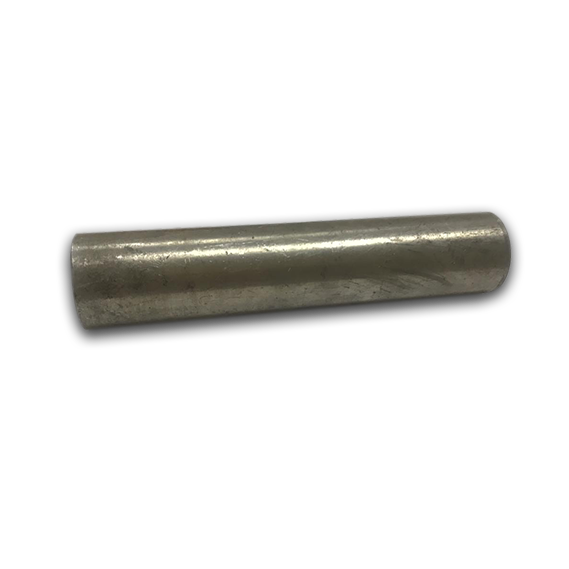

    Ниобиевые прутки

    Ниобиевые прутки.

    Ниобиевые прутки прессованные обточенные  ВН2 (ОСТ 1-92028-73)

    Марка Основной элемент, % Легирующие элементы, % Примеси, не более, %
    ВН-2

    Nb ост.

    Mo – 3,8-5,2

    C – 0,06, Si, O – по 0,03, N – 0,05, H – 0,005, Ti, Zr – по 0,2,

    Fe, Ni – по 0,1, Ta – 0,4

    ВН-2АЭ Mo – 3,5-4,7, Zr – 0,5-0,9

    C – 0,05, O – 0,02, N, Si – по 0,03, H – 0,008, Ti – 0,2,

    Fe, Ni – по 0,1, Ta – 0,4

    Ниобиевые прутки  НбП1 и НбП2 (ТУ 48-4-241-73)

    Изделия диаметром ≥ 6 мм поставляются в отожженном состоянии, другие – в неотожженном. Их поверхность – гладкая и чистая, на ней возможна легкая шероховатость, но полностью отсутствуют какие бы то ни было расслоения, трещины, раковины и т.д.

    Марка Параметры изделия (диаметр/длина), мм Основной элемент, % Примеси, не более, %
    НбП1

    3-15±0,2/150; 15-30±0,3/150; 30-50±0,5/150; 50-80±1/100; 80-100±1/100

    Nb ост.

    Ta – 0,3, Ti, Fe, Si, N, O – по 0,01,

    W+Mo – 0,02, C – 0,05, H – 0,001

    НбП2

    Ta – 0,7, Ti, Fe, Si, N – по 0,01,

    W+Mo – 0,15, C – 0,05, O – 0,015, H – 0,001

    Ниобиевые прутки  НБЦУ (ТУ 48-4-314-74)

    Основной элемент, % Легирующие элементы, % Примеси, не более, %
    Nb ост. Zr – 1-1,4, C – 0,08-1,12 N, O – по 0,02, H – 0,001

    Ниобиевые прутки из сплавов типа 5 ВМЦ (ТУ 48-4-318-74)

    Изделия диаметром 12-15 мм поставляются в необточенном виде, другие – обточенными по боковой поверхности.

    Марка Параметры изделия (диаметр/длина), мм Основной элемент, % Легирующие элементы, % Примеси, не более, %
    Нб5В2МЦ

    12(13, 14, 15)±0,3/250-700;

    18 (21, 24, 27, 30)±0,3/200-600;

    35 (40, 45, 50)±0,5/200-600;

    60 (70)±0,7/150-500; 80 (90)±1/150-300;

    100 (110,120)±1,5/100-400

    Nb ост. W – 4,5-5,5, Mo – 1,7-2,3, Zr – 0,7-1,15 C – 0,02, Fe, Si, Ti, Al, N – по0,01, O – 0,015, Ta – 0,4, H – 0,001

    Ниобиевые прутки  НБЦ-1 (ТУ 48-4-338-75)

    Основной элемент, % Легирующие элементы, % Примеси, не более, %
    Nb ост. Zr – 0,8-1,3 W, Mo – по 0,1, C – 0,05, O – 0,02, Fe, Si, Ti – по 0,01, Ta – 0,4, N – 0,02

    Ниобиевые прутки из сплавов ниобий-вольфрам (ТУ 48-4-339-75)

    Марка Основные элементы, % Примеси, не более, %
    НВ-7 W – 6-8, Nb – ост. N, Fe, Ti, Si – по 0,01, O, C – по 0,02
    НВ-16 W – 15-17, Nb – ост.

    Шлифованные из жаропрочного сплава ниобия марки ЛН-1 (ТУ 48-19-216-87)

    Основной элемент, % Легирующие элементы, % Примеси, не более, %
    Nb ост. W – 9,5-11,5, Mo – 4,5-5,7, Zr – 1-1,5, C – 0,09-0,15

    N – 0,015, O – 0,02, Ta – 0,4, Fe, Si, Ti, Al – по 0,01,

    H – 0,002

    Ниобиевые прутки  (ТУ 48-19-259-85)

    Производятся из ниобия вакуумплавленного и металлокерамического, в зависимости от этого могут различаться своим химическим составом:

    Отличительная особенность изделия Параметры изделия (диаметр/длина), мм Основной элемент, % Примеси, не более, %

    Вакуумплавленный Nb

    3-10±0,25/350; 11-15±0,5/300;

    16-19±1/200; 20-30±0,8/150;

    32-60±1/150; 65-80±1,5/100;

    85-120±2/100; 2,5±0,1/240

    Nb ост.

    Fe – 0,01, Si, O – по 0,02, Ta – 0,4, Ti – 0,015,

    W+Mo – 0,08, C – 0,03, H – 0,002, N – 0,015

    Металлокерамический Nb

    Fe – 0,08, Si – 0,03, Ta – 0,4, Ti – 0,1, C – 0,06,

    H – 0,001, N – 0,04, O – 0,035
