Полосы из ниобия

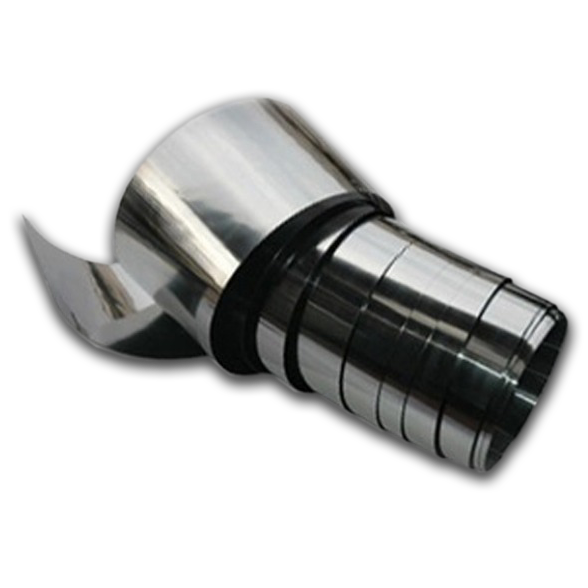

    полоса ниобия

    Полосы из ниобия нашли сегодня свое применение: авиа- и машиностроении, атомной и ядерной энергетика, радиотехнике и электронике, космической и химической промышленности и др.

    Ниобиевая полоса отличается особыми характеристиками, среди которых:

    • износостойкость,
    • устойчивость к высоким температурам и химически агрессивным веществам, п
    • ластичность и тугоплавкость,
    • высокая тепло- и электропроводность,
    • хорошая обрабатываемость.

    Наши стандартные образцы производятся обычно в размерах (толщина/ширина/длина): 2-4,9/ ≤ 400/ ≤ 1000 или 6-10/ ≤ 400/ ≤ 500.

    Имеют ровную поверхность без существенных дефектов и посторонних включений.

    Ниобиевая полоса.

    Полосы ниобия  ВН2, ВН3, ВН4 по ТУ 48-4-340-75.

    Марка Параметры изделия (толщина/ширина/ длина), мм Основной элемент, % Примеси, не более, %
    ВН2 0,1-12/50-250/150 Nb ост. Mo –3,8-5,2, C – 0,05
    ВН3 0,1-12/50-250/150 Nb ост. Mo – 4-5,2, Zr – 0,8-2, C – 0,08-0,16
    ВН4 0,1-12/50-250/150 Nb ост. Mo – 8,5-10,5, Zr – 1-2, C – 0,25-0,5, Ti – 0,01-0,05

    Полосы  ниобия  НбПл-1, НбПл-2, НбПл-3 по  ТУ 48-4-317-74.

    Марка Параметры изделия (толщина/ширина), мм Основной элемент, % Примеси, не более, %
    НбПл-1 "0,1-0,2 ±0,01/50 +1; 0,2-0,5 ±0,02/50 +3; 0,5-1 ±0,04/50 +3; 1-2 ±0,1/50 +3; 2-3 ±0,2/50 +3; 3-5 ±0,25/50 +5; 5-10 ±0,3/50 +5. При этом длина изделия – всегда не менее 300 мм" Nb ост. Ta – 0,1, Fe, Ti, Si – по 0,005, W+Mo, C, O, N – по 0,01, H – 0,001
    НбПл-2 "0,1-0,2 ±0,01/50 +1; 0,2-0,5 ±0,02/50 +3; 0,5-1 ±0,04/50 +3; 1-2 ±0,1/50 +3; 2-3 ±0,2/50 +3; 3-5 ±0,25/50 +5; 5-10 ±0,3/50 +5. При этом длина изделия – всегда не менее 300 мм" Nb ост. "Ta – 0,4, Fe, Ti, Si, N – по 0,01, W+Mo – 0,04, C, O – по 0,02, H – 0,001"
    НбПл-3 "0,1-0,2 ±0,01/50 +1; 0,2-0,5 ±0,02/50 +3; 0,5-1 ±0,04/50 +3; 1-2 ±0,1/50 +3; 2-3 ±0,2/50 +3; 3-5 ±0,25/50 +5; 5-10 ±0,3/50 +5. При этом длина изделия – всегда не менее 300 мм" Nb ост. "Ta – 0,5, Fe, Ti, Si, N – по 0,01, W+Mo – 0,15, C – 0,04, O – 0,03, H – 0,001"

    Полосы  ниобия  НБЦ по ТУ 48-4-437-82.

    Параметры (толщина/ширина/длина) изделия, мм Основной элемент, % Легирующие элементы, % Примеси, не более, %
    0,1-10/10-100/300 Nb ост. Zr – 0,8-1,2

    O – 0,03, N – 0,02, H – 0,001, C, Ti, Si, Fe – по 0,01, Ta – 0,2,

    W+Mo – 0,05

    Полосы  ниобия  НБЦ-1 по ТУ 48-4-337-75.

    Параметры изделия (толщина/ширина/длина), мм Основной элемент, % Легирующие элементы, % Примеси, не более, %

    0,1-0,2±0,01/50-250 +3/300, 0,2-0,4 ±0,02/50-250 +3/300,

    0,4-0,9 ±0,04/50-250 +3/300, 0,9-1 ±0,05/50-250 +3/300,

    1-2±0,15/50-250 +5/250, 2-3 ±0,25/50-250 +5/250,

    3-6 ±0,3/50-250 +5/200, 6-10 ±0,4/50-250 +5/150

    Nb ост.

    Zr – 0,8-1,3

    N, O – по 0,02, C – 0,03,W, Mo – по 0,1

    Полосы  ниобия  НБЦУ по ТУ 48-4-313-74.

    Поставляются в мягком (отожженном) состоянии.

    Параметры (толщина/ширина/длина) изделия, мм Основной элемент, % Легирующие элементы, % Примеси, не более, % Временное сопротивление разрыву, не менее, МПа Относительное удлинение, не менее, %
    При температуре испытаний в 20°С
    0,1-0,5/50-200/200-1500

    Nb ост.

    Zr – 1-2,4,

    C – 0,08-1,12

    O, N – по 0,02, H – 0,001, Fe, Si, Al, Ti – 0,1, Ta – 0,4, W+Mo – 0,04

    270

    8
    0,8-10/50-200/200-1500 20

    Полосы  ниобия  НБ5В2МЦ, 5ВМЦ-1, 5ВМЦ-2, 5ВМЦ-3, 5ВМЦУ по ТУ 48-4-310-74.

    Поставляется в двух видах: отожженном или нагартованном.

    Марка Параметры изделия (толщина/ширина/длина), мм Основной элемент, % Легирующие элементы, % Примеси, не более, %





    НБ5В2МЦ

    Мягкое (отожженное) состояние:

    0,1-8 ±0,015(0,02, 0,03, 0,04, 0,1, 0,2, 0,25)/

    50-250 +5/150-1000

    Твердое (нагартованное):

    0,5-3 ±0,25 (0,5, 0,1, 0,2, 0,25)/50-250 +5/150-1000

    Nb ост.

    W – 4,5-5,5,

    Mo – 1,7-2,3,

    Zr – 0,7-1,15

    C – 0,02, N, Fe, Si, Ti, Al – по 0,01, O – 0,015,

    Ta – 0,4, H – 0,001

    Полосы  ниобия  РН-8 по ЯеО.021.022ТУ ТУ 11-75.

    Основной элемент, % Легирующие элементы, % Примеси, не более, %
    Nb ост. W – 6,5-9,5, Zr – 1,5-3,5

    Ti, Fe – по 0,1, Ta – 0,4, Al – 0,01, Si – 0,03, C – 0,06,

    N, O – по 0,02, H – 0,003
