Молибденовый пруток

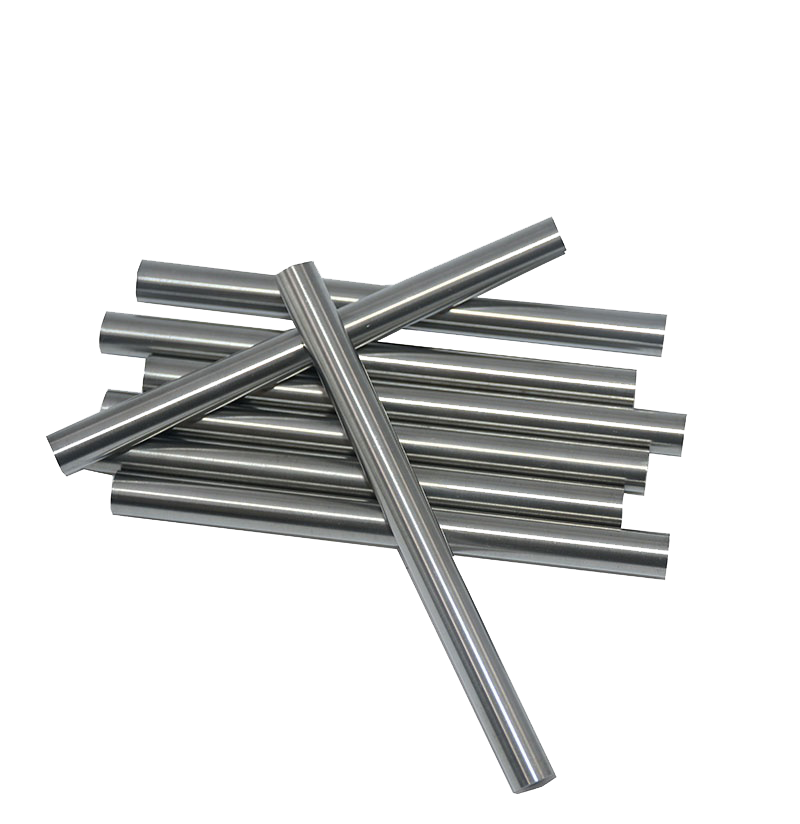

пруток молибдена

Молибденовый пруток представляет собой сырье круглого сечения, предназначенное для производства деталей, устойчивых к высоким температурам, а также электродов и других востребованных в разных сферах деятельности изделий из молибдена.

Пруток молибдена нашел свое применение в стекольной, химической и других промышленностях, электротехнике.

Молибденовые прутки характеризуются высокими эксплуатационными характеристиками, в частности:

  • прочностью,
  • жароустойчивостью,
  • антикоррозийностью и устойчивостью к воздействию агрессивных сред,
  • перепадам температур и другим экстремальным условиям.

Молибденовые прутки, выполненные  методом порошковой металлургии:

  • молибденовый пруток марки М-МП,
  • молибденовый пруток марки М99,95-МП,
  • молибденовый пруток марки МЧ.

Молибденовые прутки, выполненные  методом вакуумной плавки:

  • молибденовый пруток марки МЧВП,
  • молибденовый пруток марки ЦМ-2А,
  • молибденовый пруток марки ВМ1,
  • молибденовый пруток марки МР47ВП.

Основой для производства таких прутков обычно является молибденовый порошок, а так же – штабики или слитки. Выпускаются они горячекатаными или кованными, где первые отличаются меньшим диаметром, но большей длиной.

Прутки неотожженые кованые из молибдена металлокерамического и вакуумной плавки (ТУ 48-19-203-85)

Представляют собой прямые (отклонение от прямолинейности ≤ 0,2% на 200 мм длины) изделия круглого сечения, на поверхности которых отсутствуют трещины, но могут присутствовать следы ковки, а также плены, раковины и т.д. Предназначены для специальных целей. Выполняются из порошковых заготовок чистого молибдена и слитков.

Марка

Размеры, мм

Основной элемент, не менее %

Примеси, не более, %

Предел прочности при растяжении, не менее, МПа

МЧ

диаметр – 3-15, предельное отклонение составляет

± 0,1/0,15/0,2, длина –

300-1000

Mo ост.

Fe, Si, C – по 0,01, Al – 0,004, Mg – 0,002,

Ni, Ca – по0,005, O – 0,008

При диаметре 3,5-5 мм – 588, далее – 539

МЧВП

Fe, Si – по 0,01, Al – 0,004, Mg, N – по 0,002, C – 0,03, Ni, O – 0,005, Ca – 0,003, H – 0,0008

Прутки молибденовые (обточенные и необточенные) неотожженные МЧ и МЧВП (ТУ 48-19-247-93)

Используются для производства деталей разного рода назначения. Производятся из штабиков и заготовок соответствующих марок. Торцы изделий обработаны механическим образом, а на их поверхностях полностью отсутствуют трещины и расслоения. При этом прутки МЧи МЧВП (имеющие диаметр изделия 16-80 мм) поставляются в деформированном состоянии.

Марка

Размеры, мм

Основной элемент, не менее %

Примеси, не более, %

МЧ  (необт.)

диаметр – 16-40 ± 0,5/1/1,5/2, длина – 150-1000

Mo ост.

Fe, Si, C – по 0,01, Al – 0,004, Mg – 0,002, Ni,

Ca – по 0,005, O – 0,008

МЧ (обт.)

диаметр – 16-36 ± 0,5/0,8, длина – 100-500

МЧВП (необт.)

диаметр – 16-80± 0,5/1/1,5/2/2,5, длина – 150-1000

Fe, Si – по 0,01, Al – 0,004, Mg – 0,002, C – 0,03, Ni, O – по 0,005, Ca – 0,003, N – 0,002, H – 0,008

МЧВП (обт.)

диаметр – 16-125 ± 0,5/0,8/1, длина – 100-500

Прутки молибденовые  марки ЦМ-2А (ТУ 48-19-273-91)

Поставляются в неотожженом состоянии с обрезанными торцами. Поверхность изделий не содержит трещин и разного рода загрязнений. По согласованию с заказчиком они могут быть произведены с иными параметрами, в отличие от указанных в следующей таблице:

Тип

Размеры, мм

Основной элемент, не менее %

Другие элементы, %

Примеси, не более, %

Временное сопротивление разрыву при растяжении, не менее, МПа

Шлифованные

диаметр – 8-8,9 – 0,3 / 9-13,5 – 0,4 / 14-16 – 0,6, длина – 100-1000

Mo – 99,5

Ti – 0,07-0,3, Zr – 0,07-0,15

C – 0,004

При диаметре прутка в 8-14 мм – 666-960, при диаметре 15-30 – 631-931

Обточенные

диаметр – 17-20 ± 0,4 / 21-30 ± 0,4 / 31-50 ± 0,6 / 51-60 ± 0,8, длина – 100-500

Необточенные

диаметр – 8-10,8 ± 0,1 / 11-19 ± 0,2 / 20-28 ± 1,5 / 30-60 ± 2, длина – 150-1000



Прутки кованые и горячекатаные  марки М-МП (ГОСТ 17432-72)

Представляют собой основу для производства изделий путем разного рода механической обработки. Выполнены без наличия на поверхности трещин, плен и т.д., очищены от окислов. Химический состав порошка Mo, из которого производятся прутки данной марки, соответствует данным, указанным в таблице:

Тип изделия

Размеры, мм

Основной элемент, не менее %

Примеси, не более, %

Размер частиц

Горячекатаные

диаметр – 14,5-40, предельное отклонение ±1/2, длина – 150-1500 + 30, допустимая кривизна изделия ≤ 1 мм на 100 мм длины

Mo ост.

Fe – 0,014, Al, Ni, Si – по 0,005, Mg – 0,003, Na – 0,015, K – 0,05, Ca – 0,007, W – 0,4,

O – 0,3

≤ 0,005 мм для 92% порошка

Кованые

диаметр – 30-60 + 5, длина – 100-300 + 15

Прутки горячекатаные марки М-МП (ТУ 14-1-3959-85)

Производятся обычно из порошка ПМ99,95 и имеют идентичный химический состав. Отличаются свойствами, схожими с характеристиками изделий марки МЧ.

Размеры, мм

Основной элемент, не менее %

Примеси, не более, %

Предел прочности при растяжении, не менее, МПа

диаметр – 10-40, длина – до 1500

99,95

Fe – 0,01, Al, Na – по 0,003, Ni, Si – по 0,005,Mg – 0,002, K – 0,008, Ca, C – по 0,004, W – 0,013,

Mn – 0,001, Zn – 0,0005

для изделий диаметром до 30 мм – 640, далее – 590

Прутки высокой точности М99,95-МА (ТУ14-22-157-2002)

Изделия предлагаются очищенными от всех возможных загрязнений и обработанными (обточенными или шлифованными), прямыми с незначительным прогибом (< 1,27 на 305 мм).

Тип

Размеры, не менее, мм

Основной элемент, не менее %

Примеси, не более, %

Предел прочности при растяжении, не менее, МПа

Шлифованные

диаметр – 3,18-12,7 ± 0,05, если диаметр изделия более 12,7, то предельное отклонение составляет ±0,08

99,95

Fe, C – по 0,01, Al,Na – по 0,003, Ni, Si,N – по 0,005, Mg – 0,002, K – 0,008, Ca– 0,004, W – 0,013,O – 0,007

для изделий диаметром до 10,32 мм – 515, далее – 620

Обточенные

диаметр 6-10 ± 0,18, 10-18 ± 0,21, 18-30 ± 0,26, 30-50 ± 0,31, 50-80 ± 0,37



Прутки из монокристаллов особо чистого молибдена марки ОЧМ (ТУ 48-19-199-82)

Предназначаются для изготовления деталей, используемых в электровакуумной промышленности. Поверхность изделий не имеет крупных заусенцев, раковин и трещин, а также расслоя. Прутки данной марки выпускаются в тянутом (имеют серый цвет и диаметр 1-2,8 мм) и кованном (диаметр ≥ 3 мм) виде.

Размеры, мм

Основной элемент, не менее %

Примеси, не более, %

диаметр – 0,1-18, предельное отклонение по диаметру - ± 2,5/3, длина – 1000-300

Mo ост.

Fe, Al, Si, C – по 0,003, Mg, Ni – по 0,002,

N – 0,001, O – 0,003, H – 0,0001

Молибден монокристаллический легированный в прутках МНб-М (ТУ 48-4-526-89)

Имеет химический состав, указанный ниже.

Основной элемент, не менее %

Другие элементы, %

Примеси, не более, %

Mo ост.

Nb – 3-5, Zr – 0,002-0,15

W – 0,1, Fe, Al, Ni, O, N – по0,001, Si – 0,003, C – 0,01

Прутки тянутые и кованые из молибдена МЧ, МК, МРН (ЯеО.021.057ТУ)

Предназначаются для производства изделий, используемых в электротехнике. Не имеют раковин, трещин и крупных заусенцев, а также разного рода расслоений. При этом могут иметь следы ковки или плавки, а кованные – еще и окисления.

Марка

Размеры, мм

Основной элемент, не менее %

Примеси, не более, %

МЧ

диаметр – 15-18 ± 3, длина – 300

99,955

Al + Fe – 0,018, Ni– 0,005, Si – 0,014, Ca + Mg – 0,008

МК

диаметр – 1-11 ± 2,5/3, длина – 500-1000

99,932

Al + Fe – 0,018, Ni– 0,005, Si – 0,019-0,037, Ca + Mg – 0,008

МРН

диаметр – 15-18 ± 3, длина – 300

99,933

Al + Fe – 0,025, Ni– 0,02, Si – 0,014, Ca + Mg – 0,008

Прутки прессованные марок ВМ1, СМЗ, ВМ1М, СМЗМ (ОСТ 1-92027-90)

Производятся из соответствующих сплавов. Предлагаются в обточенном виде.

Марка

Основной элемент, не менее %

Другие элементы, %

Примеси, не более, %

ВМ1

Mo ост.

Ti – 0,4, Zr – 0,08-0,25

C – 0,01

МР-47 (ТУ 48-19-254-91)

Выполняются из молибден-рениевого сплава. Могут также предлагаться в двух видах.

Тип

Размеры, не менее, мм

Основной элемент, не менее %

Другие элементы, не менее, %

Примеси, не более, %

Необточенные

диаметр – 3-9,5 ± 0,1, 10-1 ± 0,2, длина – 500

Mo ост.

Re – 42-47

Fe, Zn, N – по 0,01, Al, Ca – по 0,005, Mg – 0,002, S, P, As, Sn, Pb, Cu, Zn, H – по0,001, O – 0,009

Обточенные

диаметр – 16-19 ± 0,4, 20-50 ± 0,6, длина – 100-500

А также молибден монокристаллический в прутках (ТУ 48-4-361-76), прутки марок ТСМ-4 (ТУ 48-19-219-76), МЧВП (ТУ 48-19-420-87) и другие.
