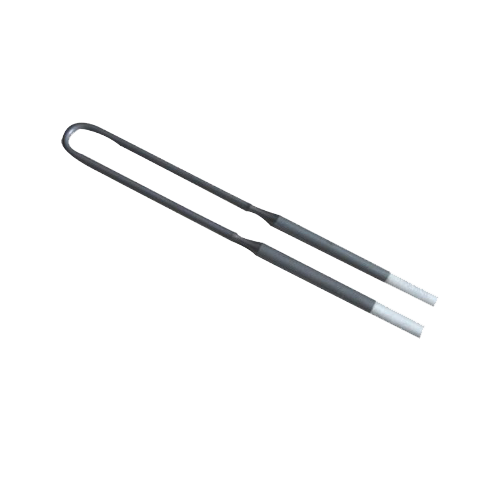

Дисилицид-молибденовые нагреватели

Дисилицид-молибденовый нагреватель  представляет собой резистивный нагревательный элемент, изготовленный из MoSi2 или базового материала. Он используется при высоких температурах в окислительной атмосфере. Его поверхность выглядит как стекло и образует легкую стеклянную пленку SiO2, которая может защитить нагревательные элементы MoSi2 от окисления, поэтому этот вид элемента обладает уникальным эффектом сопротивления окислению в высоких температурах. Используется до 1700 С в среде окислительной атмосферы.

Нагревательный элемент MoSi2 используется в печи при температуре от 1300 до 1700 С. Он широко используется в металлургическом производстве, изготовлении керамических огнеупорных изделий, в криптоэлектронных устройствах, в производстве печей и т.д. Нагреватели являются важным элементом, когда продукты агломерируются при высокой температуре.

Дисилицид-молибденовые нагреватели

Физические характеристики

Объемная плотность

Прочность при изгибе по Виккерсу

Твердость по Виккерсу

Скорость прокачки

Расход воды

Скорость удлинения при нагревании

5.5 г/см3

          15-25 кг/см3

(HV) 570кг/мм2

7.4%

1.2%

4%

Химические характеристики

Дисилицид-молибденовый нагреватель используется при высокой температуре в окислительной атмосфере. Он формирует защитную пленку SiO2 на своей поверхности для предотвращения его дальнейшего окисления. Когда температура элемента превышает 1700 С, защитная пленка SiO2 плавится, а во время процесса окисления защитная пленка SiO2 формируется снова, и элемент продолжает использоваться.

Нагреватель MoSi2 не должен использоваться в течение длительного времени при температуре от 400 до 700 С, в противном случае элемент будет перегорать под действием сильной окислительной функции при низкой температуре.

Атмосфера

(Предельная температура использования )

NO, CO2, 02, Ar

1700С

1800С

He, Ar, Ne

1650С

1750С

SO2

1600С

1700С

CO2, N,

1500С

1600С

Влажный H2,

1400С

1500С

Сухой H2,

1350С

1450С

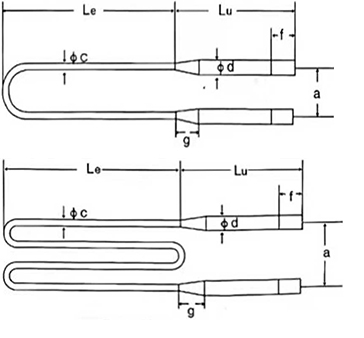

Основные  параметры

Дисилицид-молибденовые нагреватели
  • Le     длина зоны нагрева (мм)
  • Lu     длина холодной зоны (мм)
  • Фс  диаметр холодной зоны (мм)
  • Фd  диаметр горячей зоны (мм)
  • а   межосевое расстояние хвостовиков (мм)
  • f   длина алюминиевого покрытия (мм)

Работа печи с использованием нагревательных элементов MoSi2

Не важно какая у Вас печь новая или старая, если она не эксплуатировалась долгое время то должна быть просушена перед использованием. Температура сухого воздуха составляет от 100С до 200С градусов. Большая печь сушится в течение длительного периода времени. Для сушки печи лучше использовать другие нагревательные элементы, чтобы избежать окисления MoSi2 при низкой температуре. После того, как печь высушена поднимите температуру в печи следующими способами.

Маленькая печь (Мощность < 100кВт)

Большая печь (Мощность 100-500кВт)

Температура печи 0С

Напряжение

Температура печи 0С

Напряжение

20-150

1/3 рабочего напряжения

20-300

1/3 рабочего напряжения

150-500

2/3 рабочего напряжения

300-700

2/3 рабочего напряжения

500-рабочая температура

Полное рабочее напряжение

700- рабочая температура

Полное рабочее напряжение

При переключении режимов прогрева печи их продолжительность по времени не может быть слишком большой а температура нагревательного элемента не должна снизиться до 300С - 400С, в противном случае это может привести к короткому замыканию и поломке электрооборудования.

Поверхностная плотность теплового потока

Поверхностная плотность теплового потока

Правильный подбор поверхностной плотности теплового потока может увеличить срок службы нагревателей.

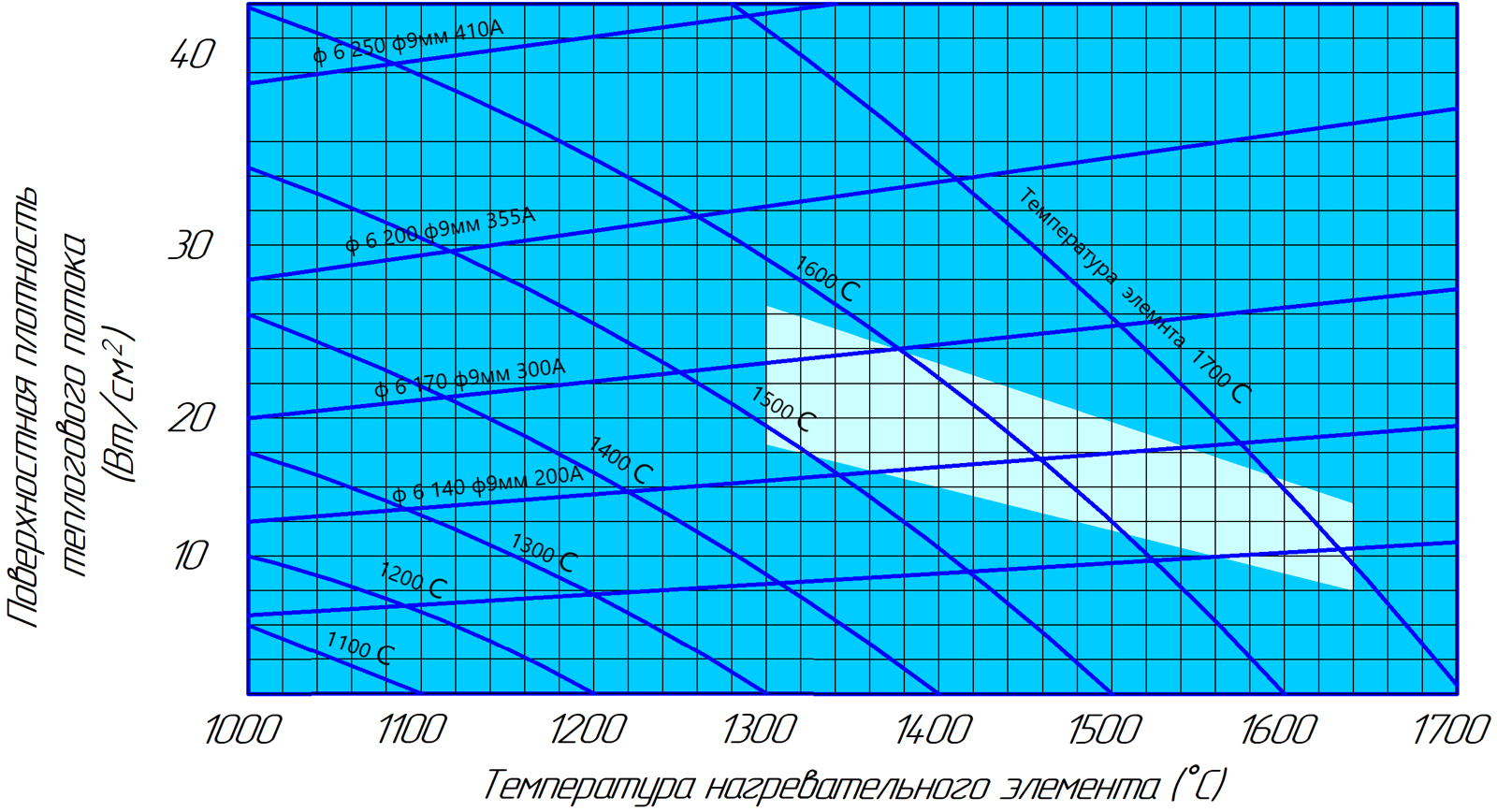

На следующем рисунке показаны отношения поверхностной плотности теплового потока к  температуре нагревателей.

Оптимальные параметры температуры нагревателей и поверхностной плотности теплового потока соответствуют светлой части графика.

Теневая часть - это поверхностная плотность теплового потока с использованием обычных температурных пределов.

Элементы нагревателей MoSi2

Нагревательный элемент MoSi2 представляет собой резистивный нагревательный элемент, изготовленный из MoSi2 или базового материала. Он используется при высоких температурах в окислительной атмосфере. Его поверхность выглядит как стекло и образует легкую стеклянную пленку SiO2, которая может защитить нагревательные элементы MoSi2 от окисления, поэтому этот вид элемента обладает уникальным эффектом сопротивления окислению в высоких температурах. Используется до 1700С в среде окислительной атмосферы.

Нагревательный элемент MoSi2 используется в печи при температуре от 1300 до 1700С. Он широко используется в металлургическом производстве, изготовлении керамических огнеупорных изделий, в криптоэлектронных устройствах, в производстве печей и т.д. Нагреватели являются важным элементом, когда продукты агломерируются при высокой температуре.
